Двухстоечные, нижняя синхронизация
Двухстоечные электрогидравлические подъемники с нижней синхронизацией и симметричным расположением стоек.
Подходят для всех помещений за счет нижней синхронизации (нет требований к высоте потолков) и возможности размещения стойки с гидростанцией и пультом управления с любой стороны (экономия на прокладке питающего кабеля и удобство последующего использования).
Специальная российская комплектация
Подъемники имеют расширенную комплектацию и оснащаются обновлённым универсальным комплектом лап: передняя пара — 3-секционная с диапазоном 580～1120 мм; задняя пара — 2-секционная с диапазоном 855～1365 мм.
Модель поддерживает опциональную установку лап других конфигураций:

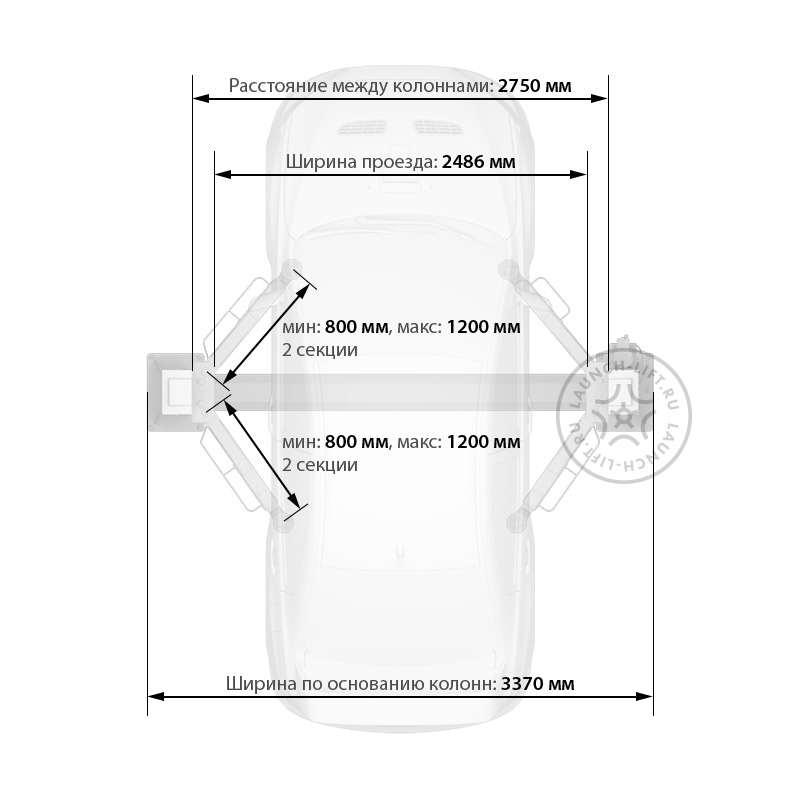

- 2-секционная 800～1200 мм (устаревшая базовая модель),
- усиленная 3-секционная 600～1105 мм,
- усиленная удлиненная 2-секционная 980～1570 мм,
- усиленная сверхдлинная 3-секционная 950～1800 мм.
Универсальность подъемника
Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).
Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.
Надежность и долговечность
Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм в моделях TLT240SB(A) и 5 мм в моделях TLT235SB(A).
По техническим параметрам, жесткости и прочности всех элементов и испытанной по европейской сертификации нагрузке подъемники Launch с нормированной грузоподъемностью 3.5 тонны превосходят большинство китайских подъемников, чья грузоподъемность маркируется как 4 тонны.
Расширенный комплект поставки:
Мы поставляем расширенную комплектацию подъемников, включающую в себя важные конструктивные дополнения для безопасной и комфортной работы.
Двухстоечный подъемник — один из главных инструментов работы СТО. Именно поэтому инженеры Launch позаботились, чтобы работа на подъемнике была безопасной и бесперебойной:
Надежная конструкция гидроцилиндра
Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников)
Защита и удобство работы мастера
Лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги.
Защита дверей автомобиля
Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки.Защита движущихся механизмов
Стойки оснащены металлическим кожухом, защищающим механика от движущихся части цилиндров и цепей и препятствующим попаданию грязи и посторонних предметов в механизм подъемника.
Надежные тросы
В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.
Защита элементов подъемника
Вся электрическая и гидравлическая проводка проложена в штатных внутренних защитных металлических коробах, надежно защищающих элементы проводки от повреждений.
Увеличенные шкивы
Шкивы имеют увеличенный диаметр и ширину (20 x 115 мм), что значительно продлевает срок службы тросов;
Безопасность гидравлической системы
Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
Европейская сертификация
Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%).
Дополнительные концевые выключатели
Подъемники моделей SBA оснащены двумя концевыми выключателями. Верхний — ограничивает ход цилиндра и исключает работу гидростанции «в упор», продлевая срок службы и возможность повреждения манжет (устанавливается внутри колонны). Нижний — предупреждает мастера о постановке автомобиля на землю.
Эффективные технические решения
Увеличенные габариты колонны
Усиленные стойки и габариты опорной платформы обеспечивают абсолютную жесткость подъемника Launch и уменьшают нагрузку на фундамент.
Двойной защитный трап
Трап синхронизации имеет дополнительный нижний защитный короб, входящий вплотную в пазы опор стоек, тем самым защищая троса, магистраль гидравлики, а также электрическую проводку в моделях SBA — от попадания воды и грязи — как снизу, так и сверху.
Увеличенная толщина лап обеспечивает устойчивую фиксацию автомобиля.

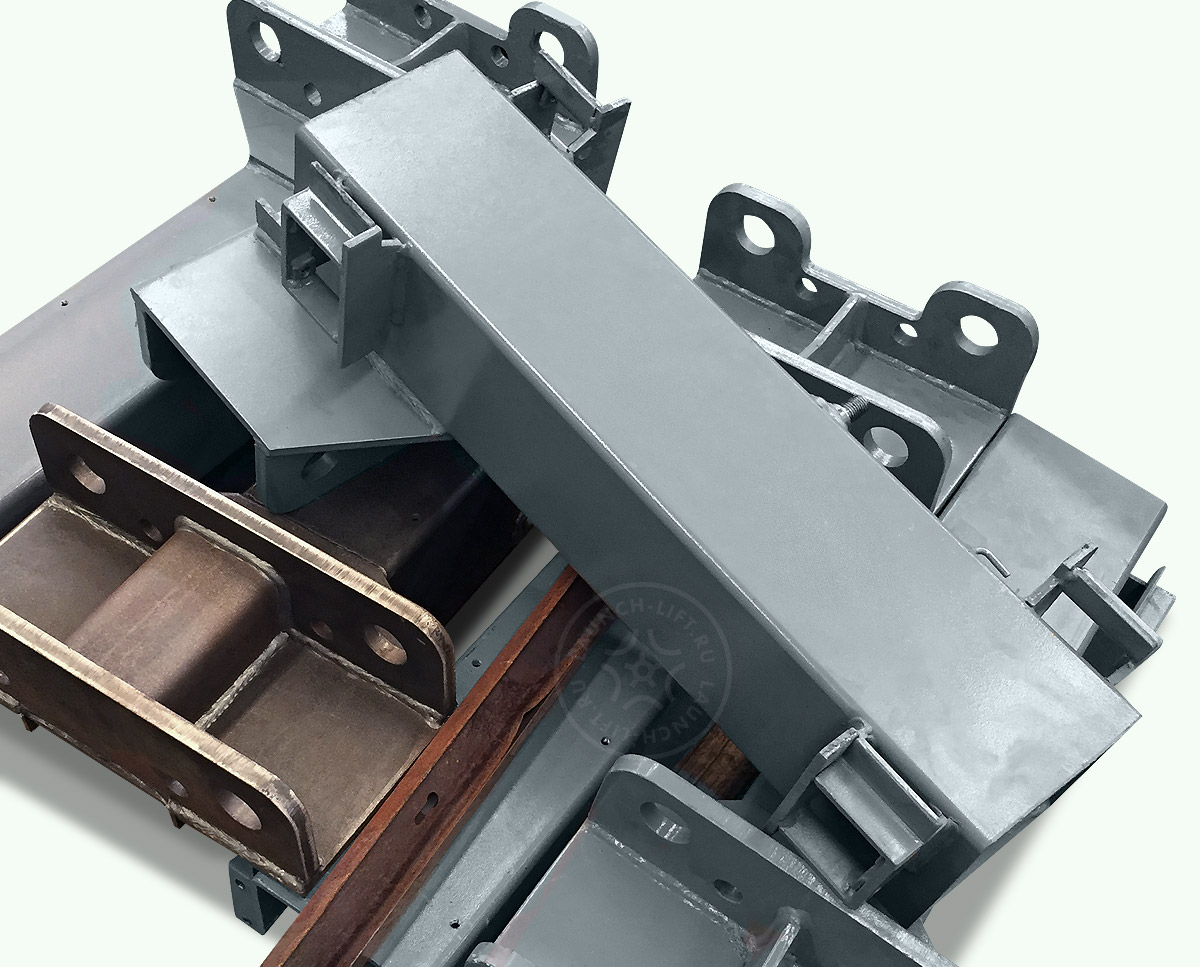

Усиленная каретка
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.
Регулируемый винтовой подхват
Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола) с возможностью доустановки опции — проставок-удлинителей для рамных автомобилей.Надежная система стопоров
- Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
- В моделях SB разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
- В моделях SBS разблокировка управляется рычагом, установленным на одной колонне. Через защищенный тросовый привод снимаются оба стопорных механизма – на обеих колоннах.
- В моделях SBA разблокировка механизма безопасности производится установленными на стойках электромагнитами;
TLT-240SB: разблокировка тросовым приводом.
TLT-240SBS: разблокировка рычагом на одной колонне.
TLT-240SBA: управление пультом, разблокировка электромагнитами;

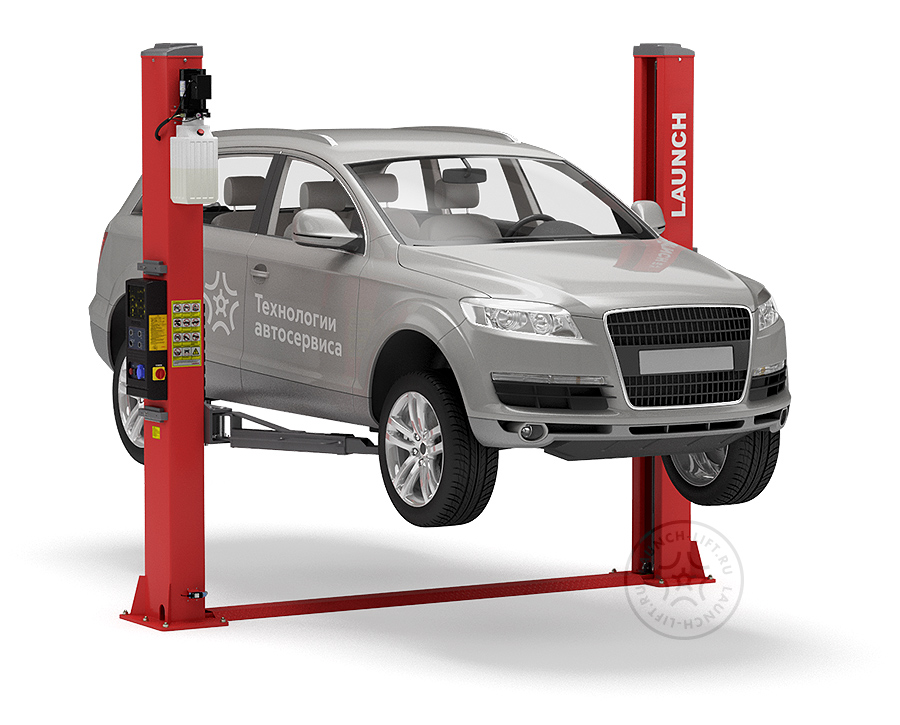

Автоматизированные модели SBA
Launch TLT 235SBA, Launch TLT 240SBA, Launch TLT 235SBA(E)
Двухстоечные подъемники Launch в модификациях SBA имеют удобный пульт управления, оборудованный розеткой 220В (класс защиты IP54). Пульт имеет два режима работы (ручной и автоматический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.
Интеллектуальное управление
При необходимости опустить подъемник — механик просто нажимает кнопку «Вниз», и система сама приподнимает каретки, снимает их со стопоров и, удерживая стопора, опускает автомобиль до уровня 20 см от пола, после чего предупреждает механика звуковым сигналом о близости постановки автомобиля и кареток на пол. При аварийной ситуации достаточно отпустить кнопку, и стопора прийдут в активированное положение.Также доступен полностью ручной режим управления движением каретки и стопорами.
Удобное расположение гидростанции
В модификациях SBA насос и бак расположены с верхней стороны колонны и не мешают работе с автомобилем.Механизм ручного аварийного спуска позволяет оперативно и безопасно опустить автомобиль даже в случае отключения электричества.

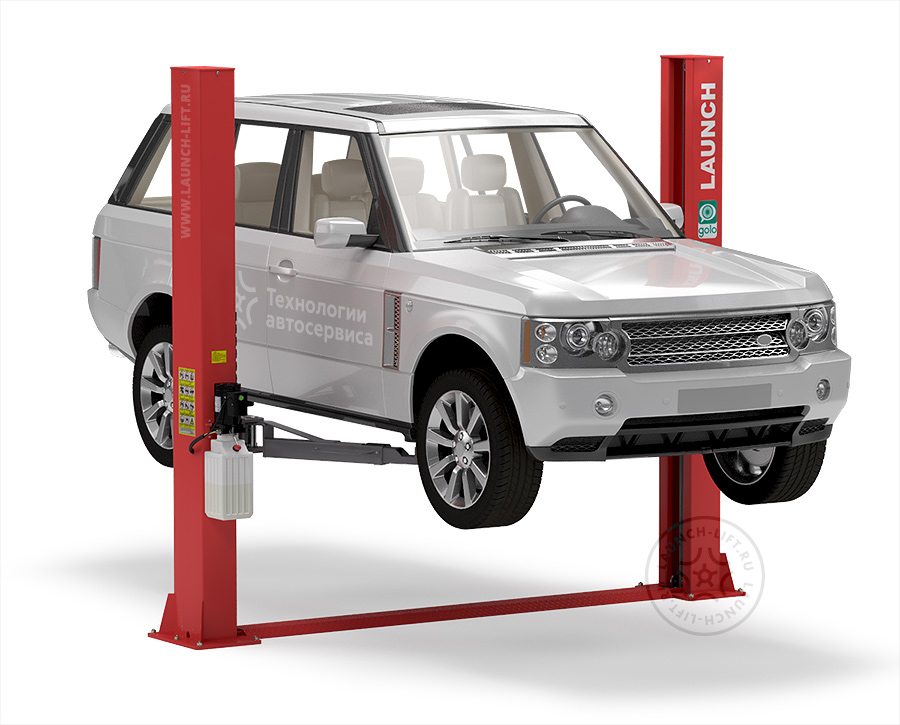

В модификации SB насос и органы управления (кнопка подъёма и рычаг спуска) расположены на уровне работы механика.
Автоматические концевые выключатели
Нижний концевик обеспечивает безопасность, напоминая о необходимости проверить пространство под опускаемым автомобилем начиная с расстояния 200мм от пола (при необходимости возможна установка на другую высоту или отключение). Верхний автоматический концевик исключает работу гидростанции «в упор», продлевая срок службы и возможность повреждения манжет (в моделях SBA);Звук работы системы стопоров SCA – один из самых тихих в классе двухстоечных подъемников.
На видео можно услышать работу стопоров подъемника Launch TLT-240SCA
Подъемники доступны в трёх цветах: красный / серый / синий;
Модели на напольной раме TLT-235SB(E) и TLT-235SBA(E)
Launch TLT 235SB(E), Launch TLT 235SBA(E)
Подъемники Launch в модификациях (E) оснащены напольной рамой, значительно уменьшающей нагрузку на фундамент — без потери надежности, удобства и функциональности.
Launch TLT-235SBA(E):
_special.png)
Launch TLT-235SB(E):
_special.png)
Высота рамы — 50 мм (такая же, как и стандартного трапа синхронизации в моделях без рамы). Таким образом, использование рамы не накладывает ограничений на перечень обслуживаемых автомобилей.
Конструкция рамы надежно защищает тросы синхронизации и гидравлические соединения от влаги и грязи.
_Render_2.png)
Низкий подхват авто
Не смотря на то, что использование рамы подразумевает подъем уровня подъемника относительно пола, конструкция лап моделей Launch TLT-235SB(E) и TLT-235SBA(E) обеспечивает такой же низкий подхват, как в стандартных моделях подъемников._Render_3.png)
Распределенная нагрузка на фундамент
Подъемник надежно крепится к раме, а рама — безопасно фиксируется к полу, не мешая проведению всех основных работ на СТО.Безопасная работа
Тросы LAUNCH имеют увеличенный диаметр (и
соответственно ресурс) в сравнении с тросами
других производителей.
Вся проводка электрики и гидравлики надежно
защищена и скрыта металлическими коробами
внутри колонны.
Мощные лапы
Лапы подъемника LAUNCH
Увеличенная толщина лап: устойчивый подъем автомобиля и отсутствие провисания лап.
Лапы подъемника от другого производителя
Недостаточная толщина металла на лапах. Ненадежные сварные швы.Надёжные механизмы:
Профиль каретки:
Усиленная каретка LAUNCH
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает высокий ресурс и минимальный износ осей и посадочных отверстий.
Упрощённая каретка некоторых китайских подъемников
Быстрый износ посадочных отверстий и перекос лап.Конструкция каретки:
Каретка LAUNCH имеет замкнутую конструкцию
с полноценной задней стенкой, что позволяет
выдерживать максимальные нагрузки без
малейшей деформации.
Блоки скольжения:
Слайдинг-блоки в каретке LAUNCH меняются легко и быстро: кассета с блоками фиксируется съёмной планкой. Для замены блоков не нужно демонтировать колонну и доставать каретку.
Блокировка лап:
Надежная стопорная система LAUNCH:
Большая площадь пересечения гребенки стопора и шестерни лапы исключает риск срыва стопорного механизма. Стопор автоматически разблокируется при касании пола и блокируется при подъеме.
Стопоры подхвата большинства китайских подъемников:
Ненадежная конструкция стопора и быстрый износ стопорного механизма. Мастер регулярно забывает установить стопор, оставляя его в боковом незаблокированном положении.Цепной механизм:
Шкивы, оси и цепи LAUNCH имеют
увеличенный размер, значительно
продлевающий их срок службы. Седло
шкива - съемное и может быть оперативно
заменено без необходимости замены
цилиндра.
Точность сборки и простота обслуживания
- Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
- Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
- Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.
- Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
- Защитный кожух наружных элементов магистрали гидравлики
Технические характеристики
| Высота подъёма | 1920 мм |
|---|---|
| Время подъёма на максимальную высоту | ≤50 сек |
| Время опускания (регулируется) | 20—40 сек |
| Ширина проезда между каретками | 2486 мм |
| Минимальная высота подхватов от пола | 110 мм |
| Уровень шума | до 75 dB |
| Параметры электродвигателя (по умолчанию – трехфазный) | 380В/50Гц 2.2кВт |
| Параметры электродвигателя (в модицификации 220V – однофазный) | 220В/50Гц 2.2кВт |
| Габариты | TLT-235SB | TLT-240SB / SBM | TLT-235SBA | TLT-240SBA |
| Высота | 2860 мм | 2860 мм | 2860 мм | 2860 мм |
| Ширина | 3370 мм | 3370 мм | 3370 мм | 3370 мм |
| Габариты груза для расчета доставки: | ||||
| Вес | 650 кг | 680 кг | 660 кг | 700 кг | Место 1 (м) | 2.85 × 0.4 × 0.6 | 2.85 × 0.4 × 0.6 | 2.85 × 0.4 × 0.6 | 2.85 × 0.4 × 0.6 | Место 2 (м) | 0.3 × 0.35 × 0.85 | 0.3 × 0.35 × 0.85 | 0.9 × 0.4 × 0.55 | 0.9 × 0.4 × 0.55 |
| Суммарный объем | 1.14 м³ | 1.14 м³ | 1.22 м³ | 1.22 м³ |
| Особенности | TLT-235SB | TLT-240SB / SBM | TLT-235SBA | TLT-240SBA |
| Грузоподъемность по европейской сертификации CE | 3.5 т | 4 т | 3.5 т | 4 т |
| Управление стопорами | Тросовое | Тросовое | Электропривод с пульта | Электропривод с пульта |
| Расположение гидростанции | Нижняя часть колонны | Нижняя часть колонны | Верхняя часть колонны | Верхняя часть колонны |
| Рабочее давление гидростанции | 16 MPa | 18 MPa | 16 MPa | 18 MPa |

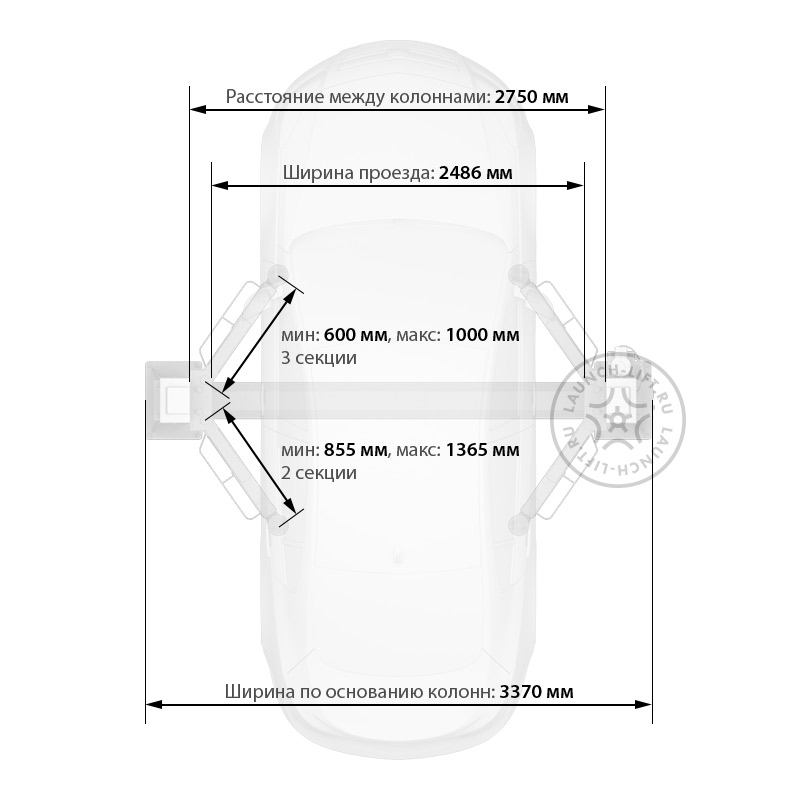

Габаритные и установочные размеры
Комплектация
- Стойка подъемника ведущая1 шт.
- Стойка подъемника ведомая1 шт.
- Гидростанция1 шт.
- Двойной трап1 шт.
- Подъемные лапы обновлённой конфигурации (передняя пара — 3-секционная с диапазоном 580～1120 мм; задняя пара — 2-секционная с диапазоном 855～1365 мм) 4 шт.
- Троса синхронизации2 шт.
- Комплект защиты стоек (резиновая накладка + металлическая пластина)2 шт.
- Комплект крепежа и фитингов
- Электропроводка и гидравлические шланги и фитинги
- Электромагнитная система управления стопорами4 шт, предустановлена (в моделях SBA)
- Защитный кожух электромагнита стопора4 шт. (в моделях SBA)
- Пульт управления1 шт. (в моделях SBA)
- Комплект концевых выключателей2 шт. (в моделях SBA)
Дополнительно
- Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
- П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
- Подъемные лапы в различных конфигурациях (2-секционная 800～1200 мм (устаревшая базовая модель), усиленная 3-секционная 600～1105 мм, усиленная удлиненная 2-секционная 980～1570 мм, усиленная сверхдлинная 3-секционная 950～1800 мм.)
- Карманы для документов (магнитные или на двустороннем скотче)
