Двухстоечные, верхняя синхронизация
Двухстоечные электрогидравлические подъемники с верхней синхронизацией, симметричное или ассиметричное (по выбору пользователя) расположение стоек.
Ручная или автоматическая розблокировка механизма безопасности. Грузоподъемность — 4 тонны (европейская сертификация CE). Концевики безопасности. Различные конфигурации лап.
![](http://launch-lift.ru/wp-content/themes/launch/img/sticker.png)
![](https://astrade.storage.yandexcloud.net/medialibrary/3da/3daf907965bf0ec78d89a06b54ffb06a/4577e9bdc363dc9eaf7201a0e06759d6.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/cb4/cb48f76599b54787fdbb69a902130126/5b16e8740b718126f1fd00c33af5fd4c.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/2fb/2fbb0ee34fa85d144a2e7174090c6243/5da215c9396cabd21bf3c34d86969b5d.png)
![](https://astrade.storage.yandexcloud.net/medialibrary/4a0/4a005bced8650cce550f4384c678165e/59e28605c15add798c01f20a3c6fe6f2.png)
![](https://astrade.storage.yandexcloud.net/medialibrary/54e/54ef6e14925a39d83ffc0dca0c3c7cf0/63732f032affcc7bd4527ff99274f7df.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/5a9/5a9d50b1451f69982020ec708a3e7d2c/22440edfd642f0be32eae95caa4b640b.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/5a4/5a4125a05c0e9396c3acda082a180099/d1384fd4f27c156f86b40ed7ac5b8f51.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/ce1/ce1d13353f040de6a127cfcbf2c00107/3a3d820500a6fc8d4177008beaa04a77.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/5af/5afb899800d4d82e2864f194e3dbcdb9/c4697ca413a5a777a15c4b28114eef73.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/bdb/bdb789691de6f628e7792b40191d7649/be0329396dc44cd7434a9cbab32e7f8e.jpg)
Специальная российская комплектация
Подъемники имеют расширенную комплектацию и оснащаются обновлённым универсальным комплектом лап: передняя пара — 3-секционная с диапазоном 580~1120 мм; задняя пара — 2-секционная с диапазоном 855~1365 мм.
![](https://astrade.storage.yandexcloud.net/medialibrary/dfe/dfe4a8879a64e56f0b0424533f97e807/24e0713d4b4d367a61d8c9eba0bc20aa.jpg)

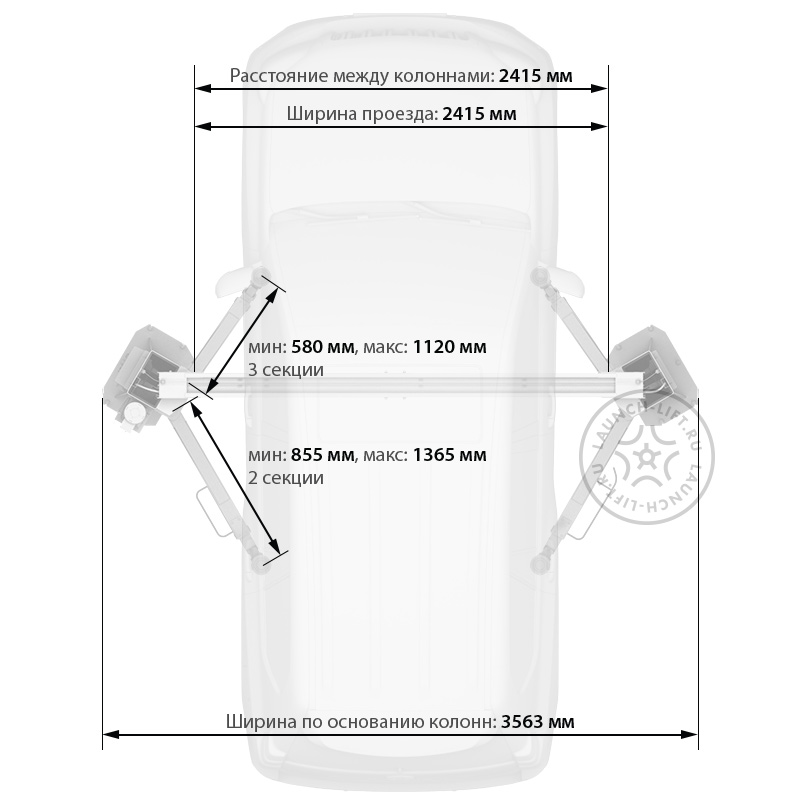

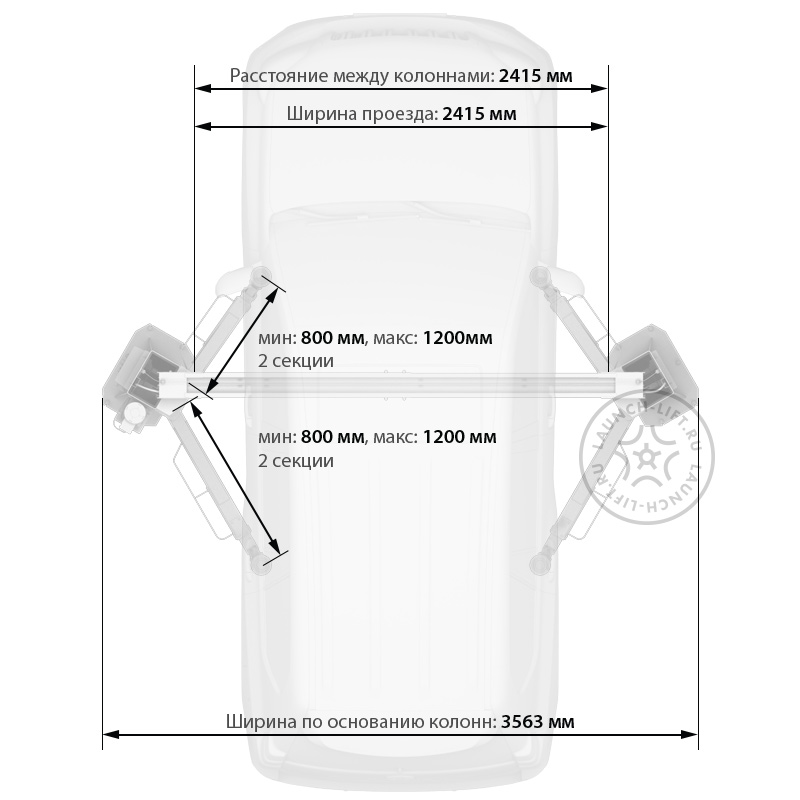

Модель поддерживает опциональную установку лап других конфигураций:
- 2-секционная 800~1200 мм (устаревшая базовая модель),
- усиленная 3-секционная 600~1105 мм,
- усиленная удлиненная 2-секционная 980~1570 мм,
- усиленная сверхдлинная 3-секционная 950~1800 мм.
Универсальность подъемника
Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).
![](https://astrade.storage.yandexcloud.net/medialibrary/cf1/cf1632a5b9822e326aff07a0acf29e7d/9fa8f14d290cca51211a2cd90a09c616.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/b56/b563852650d3dab9ff4b58f374d965cc/a8e17c8638f551ee8597a475a9f37ce0.jpg)
Увеличенная высота подъема автомобиля – 1920 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.
![Launch 240 SСA lift](https://astrade.storage.yandexcloud.net/medialibrary/48b/48b7267fcf47925a802196ea54917c72/78876476aa5a2d00b7f2ffcfe577ed66.jpg)
Расширенный комплект поставки:
Двухстоечный подъемник — один из главных инструментов работы СТО. Именно поэтому инженеры Launch позаботились, чтобы работа на подъемнике была безопасной и бесперебойной. Мы поставляем расширенную комплектацию подъемников Launch, включающую в себя важные конструктивные дополнения:
![](https://astrade.storage.yandexcloud.net/medialibrary/59b/59b5045971a1e9c01ea2b9153e6c9f17/0445bc6747402fb5d6f03e04e5affd7e.jpg)
Надежная конструкция гидроцилиндра
Уплотнительные и направляющие манжеты гидроцилиндра представляют собой составную конструкцию проставок и уплотнений, имеющих значительно более высокий ресурс (вместо одной стандартной манжеты в альтернативных модификациях подъемников)![](https://astrade.storage.yandexcloud.net/medialibrary/d5e/d5ef03b80253bec92c87897d99c3e913/e0d0f23416ffe4f4865b71c99e34ebd4.jpg)
Защита и удобство работы мастера
Лапы подъемника оснащены рамками безопасности, предотвращающими опускание лапы на ноги.![](https://astrade.storage.yandexcloud.net/medialibrary/0ee/0eef552a43fd0c00529db31019e887fe/3621d0b405efcf557a72900147531534.png)
Надежные тросы
В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.
![](https://astrade.storage.yandexcloud.net/medialibrary/ff3/ff373f6f89e5189828cc851af53d73f4/3e2ce1abca37c659df3ee73c82c06d84.png)
Увеличенные шкивы
Шкивы имеют увеличенный диаметр и ширину (20 x 115 мм), что значительно продлевает срок службы тросов;
![](http://launch-lift.ru/wp-content/themes/launch/img/launch-lift-small-features/thr-val.png)
Безопасность гидравлической системы
Гидравлическая система двухстоечного подъемника Лаунч оборудована парашютными клапанами, препятствующими быстрому выходу масла из цилиндров и быстрому спуску автомобиля в случае механического повреждения гидросистемы подъемника.
![](https://astrade.storage.yandexcloud.net/medialibrary/0bc/0bc86912e216557dae08a1e740fc25f2/c8d80daf3cd4e0b74423b7a660884aeb.png)
Европейская сертификация
Грузоподъемность Launch сертифицирована по европейским стандартам CE (проверена под динамической нагрузкой 115% и статической 150%).
Дополнительные концевые выключатели
Подъемники моделей SCA оснащены тремя концевыми выключателями.
![](https://astrade.storage.yandexcloud.net/medialibrary/f9c/f9c9f0e3a366145ee80267079ac71f43/612a0a08875cac6be8555c93d3358757.png)
Нижний — предупреждает мастера о постановке автомобиля на землю.
![](https://astrade.storage.yandexcloud.net/medialibrary/7b7/7b7fae28aa8649d9cdb4688f9457351b/f7aa3906460d959ad88196061ff8354a.png)
Верхний — ограничивает ход цилиндра и исключает работу гидростанции «в упор», продлевая срок службы и возможность повреждения манжет (устанавливается внутри колонны).
![](https://astrade.storage.yandexcloud.net/medialibrary/3e4/3e4f3b6f2b245358d3f9cf277f829f66/fcecf0e99713e9ae7e3d3371e0d8b383.png)
Третий концевой выключатель на верхней поперечной планке останавливается движение подъемника в случае, если автомобиль каснется крышей страховочной планки.
![](https://astrade.storage.yandexcloud.net/medialibrary/d3d/d3d5a7b41e92c2e626403f45059a7c92/66066dd633be6d99ea155a0849bf87dc.jpg)
Защита дверей автомобиля
Резиновые накладки на каретки для защиты дверей автомобиля - без острых краев и по всей высоте каретки.Защита движущихся механизмов
Стойки оснащены металлическим кожухом, защищающим механика от движущихся части цилиндров и цепей и препятствующим попаданию грязи и посторонних предметов в механизм подъемника.Защита элементов подъемника
Вся электрическая проводка проложена в штатных внутренних защитных металлических коробах (так же, как и гидравлическая проводка), надежно защищающих элементы проводки от повреждений.Надежность и долговечность
Подъемники Launch (Лаунч) имеют увеличенные по сравнению с обычными подъемниками габариты стойки, опорной платформы, а также толщину металла профиля стойки — 6 мм.
![](https://astrade.storage.yandexcloud.net/medialibrary/86d/86d50e2c8ef885f8f72df65ad2fcd790/6c4681201a25b138834ce925efda9f0b.jpg)
Увеличенные габариты колонны
Усиленные стойки и габариты опорной платформы, а также наличие верхней планки синхронизации — обеспечивают абсолютную жесткость подъемника Лаунч и уменьшают нагрузку на фундамент.![](https://astrade.storage.yandexcloud.net/medialibrary/dc3/dc38175e028418bab45abea645e00c2e/2565a23b61a1c340036464f20a83ac54.jpg)
Усиленная каретка
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.![](https://astrade.storage.yandexcloud.net/medialibrary/a98/a987fc09b724c7b586ecea890e058fcf/e71c3085f4209ff069ff6b15c0e6ec0f.jpg)
Увеличенная толщина лап обеспечивает устойчивую фиксацию автомобиля.
![](https://astrade.storage.yandexcloud.net/medialibrary/2b5/2b55a3b677a5658e9dabe962dcc1bec1/377492fcf5d3208aed29c2c7dec84c8e.jpg)
Регулируемый винтовой подхват
Винтовые опоры для плавной регулировки подхвата автомобиля (от 110 мм от пола) с возможностью доустановки опции — проставок-удлинителей для рамных автомобилей.![](https://astrade.storage.yandexcloud.net/medialibrary/744/744a33afd1787955f86ee5fcc88b1952/f41b8f7f6d91396dcd5b2ba68133cbcb.jpg)
Надежная система стопоров
- Все модели подъемников Launch оборудованы надежной системой стопоров, удерживающих положение каретки при работе с автомобилем и автоматически страхующих её при подъеме.
- В моделях SC разблокировка производится тросовым приводом. Каналы тросов для управления стопорами расположены таким образом, чтобы исключить износ и повреждение тросов стопорного механизма и заклинивание стопоров.
- В моделях SC(S) разблокировка управляется рычагом, установленным на одной колонне. Через защищенный тросовый привод снимаются оба стопорных механизма – на обеих колоннах.
- В моделях SCA разблокировка механизма безопасности производится установленными на стойках электромагнитами;
![](http://launch-lift.ru/wp-content/themes/launch/img/launch-lift-small-features/feat-mech-lock.png)
![](https://astrade.storage.yandexcloud.net/medialibrary/e54/e5474e4abd89fe3a93035a56485b9ce4/a1c0195ccca44c6ce2836e8bd9c33050.png)
![](https://astrade.storage.yandexcloud.net/medialibrary/062/06234ecd504ca9a17a2d0cdba6dafa5a/7077e2e7a87d2f13617a07a467dd9678.png)

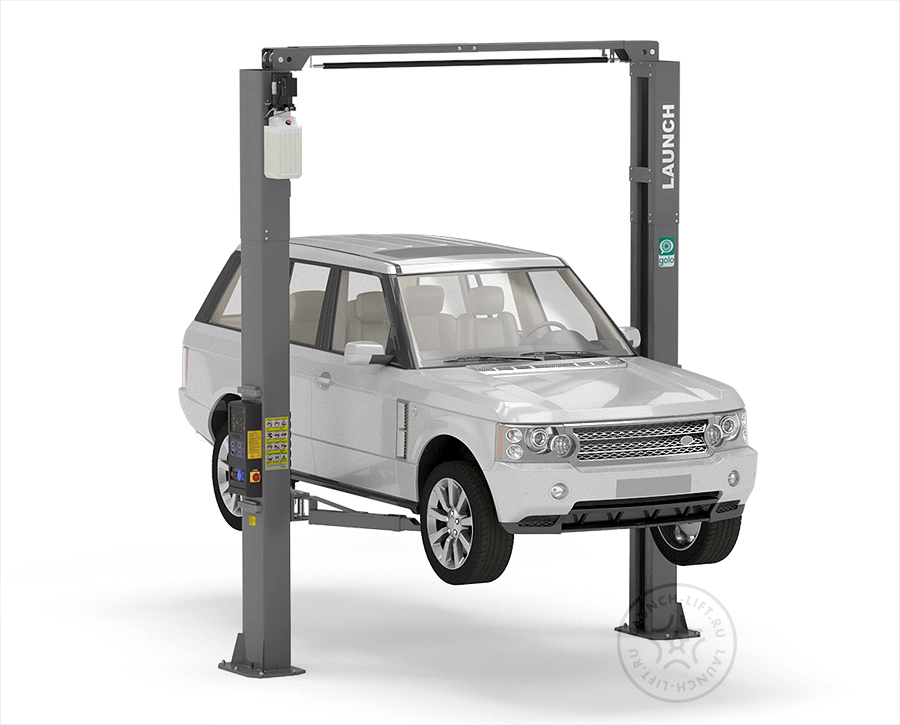

Автоматизированные модели TLT-240SСA
Двухстоечные подъемники Launch в модификациях SCA имеют удобный пульт управления, оборудованный розеткой 220В (класс защиты IP54). Пульт имеет два режима работы (ручной и автоматический) и аварийную индикацию. Автоматизированная система управления стопорами позволяет работать с подъемником простым нажатием кнопок Вверх / Вниз, без необходимости ручной дезактивации стопоров: система самостоятельно активирует/деактивирует стопорные механизмы и отслеживает работу крайних положений подъемника по концевикам.
![](https://astrade.storage.yandexcloud.net/medialibrary/bea/bea3dab5e6dc9fb02d46dff8fecf3142/3df442cb6f23a427a670580d234ba27d.jpg)
Интеллектуальное управление
При необходимости опустить подъемник — механик просто нажимает кнопку «Вниз», и система сама приподнимает каретки, снимает их со стопоров и, удерживая стопора, опускает автомобиль до уровня 20 см от пола, после чего предупреждает механика звуковым сигналом о близости постановки автомобиля и кареток на пол. При аварийной ситуации достаточно отпустить кнопку, и стопора прийдут в активированное положение.Также доступен полностью ручной режим управления движением каретки и стопорами.
![](https://astrade.storage.yandexcloud.net/medialibrary/78f/78f88fc70663cdd04dc46b38c60ef9a9/5973f8594ca612ad4bec16504b26214b.jpg)
Удобное расположение гидростанции
Насос и бак удобно расположены с верхней стороны колонны и не мешают работе с автомобилем. Механизм ручного аварийного спуска позволяет оперативно и безопасно опустить автомобиль даже в случае отключения электричества.
Защитная планка
с мягким покрытием предотвращает повреждения автомобиля, при касании активируя автоматический концевик, останавливающий подъём автомобиля.
Звук работы системы стопоров SCA – один из самых тихих в классе двухстоечных подъемников.
На видео можно услышать работу стопоров подъемника Launch TLT-240SCA![](https://astrade.storage.yandexcloud.net/medialibrary/9e5/9e548e64cb32c482aed68c85dc541c34/0bd3ecb4b2efc8bed26f05f0da8ba2d6.jpg)
Подъемники доступны в трёх цветах: красный / серый / синий;
Безопасная работа
![](https://astrade.storage.yandexcloud.net/medialibrary/99f/99fb08c51c391f890bac164f4fc677a7/53f79463e013060682693e91e4157dd1.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/2bb/2bbfd0fdfb89ea4eb7308750c4b9ce92/765810c22fe4716703888001541ee957.jpg)
Мощные лапы
![](https://astrade.storage.yandexcloud.net/medialibrary/f12/f129e4789f8e6ad0f617810db584cb75/26d9124f109a853ee0a8e672af197609.jpg)
Лапы подъемника LAUNCH
Увеличенная толщина лап: устойчивый подъем автомобиля и отсутствие провисания лап.![](https://astrade.storage.yandexcloud.net/medialibrary/20c/20c525d781eec9e679a3874f012f8474/88d0087525f70251b864746c7f854d0d.jpg)
Лапы подъемника от другого производителя
Недостаточная толщина металла на лапах. Ненадежные сварные швы.Надёжные механизмы:
Профиль каретки:
![](https://astrade.storage.yandexcloud.net/medialibrary/90c/90c4cea5fc78b9e0f9a9ddf49745bf94/2c1eac3d831f1ae565af0052eba438a6.jpg)
Усиленная каретка LAUNCH
Усиленный профиль каретки равномерно распределяет нагрузку и обеспечивает высокий ресурс и минимальный износ осей и посадочных отверстий.![](https://astrade.storage.yandexcloud.net/medialibrary/3a8/3a827525e7b7bbffa1b5bcd4f9a3803f/2c0c1fc9455c83b8bec3a29841976509.jpg)
Упрощённая каретка некоторых китайских подъемников
Быстрый износ посадочных отверстий и перекос лап.Конструкция каретки:
![](https://astrade.storage.yandexcloud.net/medialibrary/7c7/7c7963b1f3697fbd6edd9cab9c588300/02781362ac97e5bc009ec98260babf46.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/c3b/c3bfafaa882050b00db1a552c8e6bb93/41512b28e1969515922a47d28e65a4e0.jpg)
Блоки скольжения:
![](https://astrade.storage.yandexcloud.net/medialibrary/24c/24cf52d98a76a8bb9d4a26381a9f25f8/42c6444f7520557e0f26adb7c556d381.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/097/0976878f9e00d9686ef5c8f46af0d4ee/88847bb6f046df1303d1cdac882b7ffb.jpg)
Блокировка лап:
![](https://astrade.storage.yandexcloud.net/medialibrary/668/668dd2f5a5a15c3e09b830234d808844/9ccfe98602b2cf9706bd89e4e5340740.jpg)
Надежная стопорная система LAUNCH:
Большая площадь пересечения гребенки стопора и шестерни лапы исключает риск срыва стопорного механизма. Стопор автоматически разблокируется при касании пола и блокируется при подъеме.![](https://astrade.storage.yandexcloud.net/medialibrary/cdc/cdc613b723a7b27a826aa118577a5866/184e564f5d0232543ae8b3496b3e7985.jpg)
Стопоры подхвата большинства китайских подъемников:
Ненадежная конструкция стопора и быстрый износ стопорного механизма. Мастер регулярно забывает установить стопор, оставляя его в боковом незаблокированном положении.Цепной механизм:
![](https://astrade.storage.yandexcloud.net/medialibrary/746/7465b22ca2d97df042b08fc48055fb21/10ee9e30cec24fdc9e5e42cdcfe1debe.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/125/1250840834a646c4cb3ae2749f227699/d843324b0cd939591b78997db177de5b.jpg)
Точность сборки и простота обслуживания
- Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
- Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
- Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.
- Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирущего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
- Защитный кожух наружных элементов магистрали гидравлики
![](http://launch-lift.ru/wp-content/themes/launch/img/anker-1.psd.jpeg)
![](http://launch-lift.ru/wp-content/themes/launch/img/P_obrazn-1.psd.jpeg)
Технические характеристики
Грузоподъемность | 4 тонны (CE-сертификация) |
---|---|
Высота подъёма | 1920 мм |
Время подъёма на максимальную высоту | ≤50 сек |
Время опускания | 20—40 сек (регулируется) |
Ширина проезда между каретками | 2486 мм |
Минимальная высота подхватов от пола | 110 мм |
Уровень шума | до 75 dB |
Параметры электродвигателя (трехфазный) | 380В/50Гц 2.2кВт |
Рабочее давление гидростанции | 18 MPa |
Габариты | TLT-240SC / SCS | TLT-240SC(S) L | TLT-240SCA | TLT-240SCA L |
Ширина | 3420 мм | 3420 мм | 3420 мм | 3420 мм |
Высота | 3840 мм | 4150 мм | 3840 мм | 4150 мм |
Габариты груза для расчета доставки: | ||||
Вес | 710 кг | |||
Место 1 (м) | 2.85 × 0.4 × 0.6 | |||
Место 2 (м) | 0.9 × 0.4 × 0.55 | |||
Место 3 (м) | 0.8 × 0.4 × 0.4 | |||
Суммарный объем | 1.5 м³ |
Особенности | TLT-240SC | TLT-240SC(S) | TLT-240SCA | TLT-240SCA L |
Расположение гидростанции | Нижняя часть колонны | Нижняя часть колонны | Верхняя часть колонны | Верхняя часть колонны |
Управление стопорами | Тросовое | Рычагом | Электропривод с пульта | Электропривод с пульта |

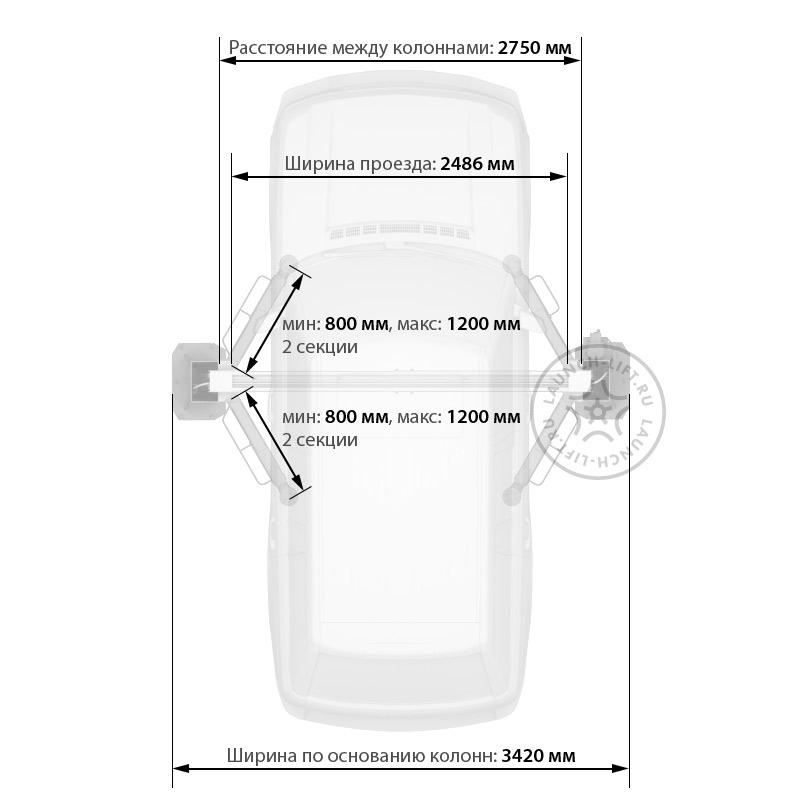

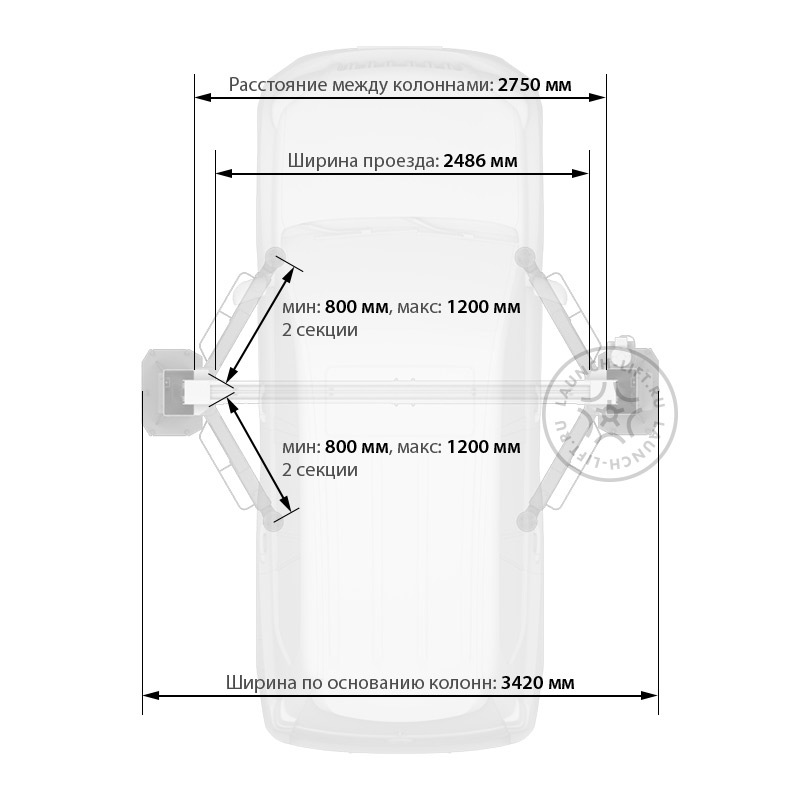

Габаритные и установочные размеры
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SC_Front.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/e69/e69314e83bb594eb3b69f517c3cb1f72/a382b46c052f23a2b86faaf5bee96099.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SC_front_assymetric-2.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/70b/70b08abe33a433066dadaf10e4a51d03/fd7e169e28bd7eb67c4586cf58e25312.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_symmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_Asymmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SCSL_Front-2.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/4c8/4c80e20d743cc0f296f053213197cbc6/ab60aab2107c85ef975627da9f293d88.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SCL-TLT240SCL_front_assymetric-2.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/70b/70b08abe33a433066dadaf10e4a51d03/fd7e169e28bd7eb67c4586cf58e25312.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_symmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_Asymmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SCA_Front.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/987/987dbb05855509c2433051ccaba14864/d1ae38a77d983dfe234a095819b11002.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SCA_front_assymetric-2.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/70b/70b08abe33a433066dadaf10e4a51d03/fd7e169e28bd7eb67c4586cf58e25312.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_symmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_Asymmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SCAL_Front-1.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/987/987dbb05855509c2433051ccaba14864/d1ae38a77d983dfe234a095819b11002.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/TLT240SCAL-TLT240SCAL_front_assymetric-2.jpg)
![](https://astrade.storage.yandexcloud.net/medialibrary/70b/70b08abe33a433066dadaf10e4a51d03/fd7e169e28bd7eb67c4586cf58e25312.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_symmetry-01.jpg)
![](http://launch-lift.ru/wp-content/uploads/2017/09/Floor-TLT240SCA_Asymmetry-01.jpg)
Комплектация
- Стойка подъемника ведущая1 шт.
- Стойка подъемника ведомая1 шт.
- Гидростанция1 шт.
- Планка синхронизации1 шт.
- Подъемные лапы обновлённой конфигурации (передняя пара — 3-секционная с диапазоном 580~1120 мм; задняя пара — 2-секционная с диапазоном 855~1365 мм) 4 шт.
- Троса синхронизации2 шт..
- Комплект защиты стоек (резиновая накладка + металлическая пластина)2 шт.
- Комплект крепежа и фитингов
- Электропроводка и гидравлические шланги и фитинги
- Рычажная система управления стопорами (в моделях SC(S))
- Электромагнитная система управления стопорами4 шт, предустановлена (в моделях SCA)
- Защитный кожух электромагнита стопора4 шт. (в моделях SCA)
- Пульт управления1 шт. (в моделях SCA)
- Комплект концевых выключателей 3 шт. (в моделях SCA), 1 шт. (в моделях SC/SCS)
Дополнительно
- Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
- П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
- Подъемные лапы в различных конфигурациях (2-секционная 800~1200 мм (устаревшая базовая модель), усиленная 3-секционная 600~1105 мм, усиленная удлиненная 2-секционная 980~1570 мм, усиленная сверхдлинная 3-секционная 950~1800 мм.)
- Карманы для документов (магнитные или на двустороннем скотче)
