Launch CNC-603A NEW

Launch CNC-603A NEW

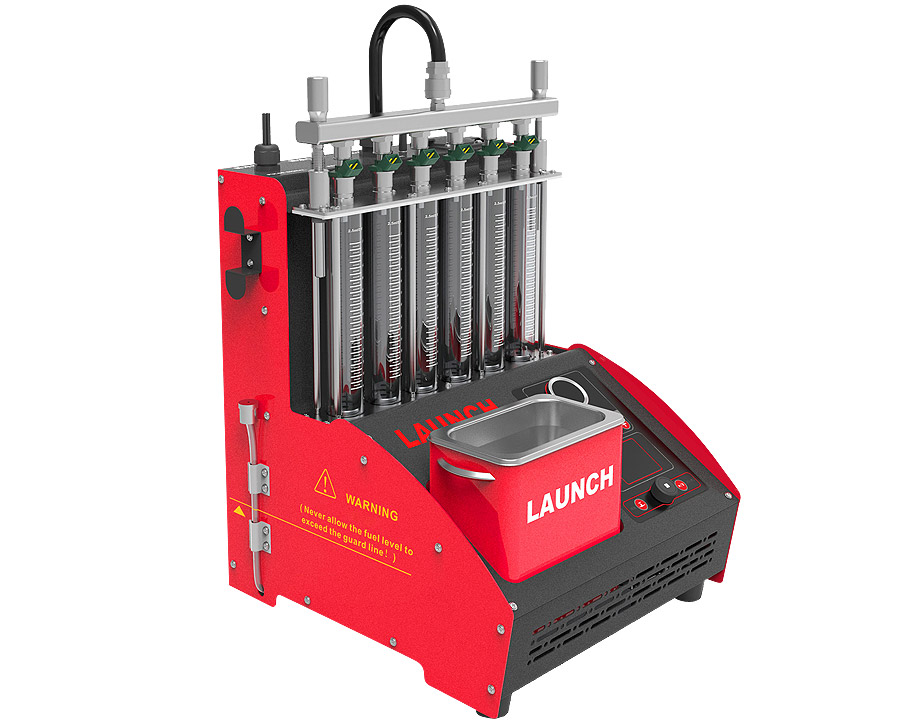

LAUNCH CNC-603A NEW - обновленная установка для тестирования и очистки форсунок, используется для работы с бензиновыми инжекторами верхней или боковой подачи, но для тестирования дизельных форсунок он не предназначен. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей.

Стенд CNC603A NEW используется для работы с бензиновыми инжекторами верхней или боковой подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.

  • Тестирует и очищает до 6 инжекторов одновременно;
  • Моделирует реальные параметры работы двигателя;
  • Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;
  • Для удобства предусмотрена люминесцентная подсветка мерных колб;
  • Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
  • В базовом комплекте - адаптеры для тестирования;
  • Имитация динамических режимов работы двигателя.

В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.

Launch CNC603A NEW


Функциональные возможности CNC 603 A NEW

  • Автоматический режим тестирования;
  • Тест впрыскиваемого потока;
  • Тест на равномерность;
  • Тестирование герметичности топливных линий с помощью манометра;
  • Ультразвуковая очистка;
  • Тест факела распыла форсунки;
  • Очистка форсунок без снятия с транспортного средства.

Мерные колбы
Ударопрочное стекло, устойчивое к большому перепаду температур.

Трубка-уровнемер
Контроль уровня жидкости в баке и слива в дренаж.

УЗ ванна
Быстросъемная, встроенная в основной корпус, легко извлекается для очистки.

Заправочный люк
Быстрая и удобная заправка тестовой жидкости.

Манометр
Встроен в переднюю панель, удобная визуализация.

Панель управления
Влагозащищенное исполнение, минимум элементов управления, русскоязычный интерфейс цветной экран.


Методика работы со стендом очень проста и наглядна: тест форсунок до очистки, очистка, тест форсунок после очистки. В стенде реализован режим управления форсунками со стабилизацией тока, что делает возможной работу с форсунками различных типов. При работе со стендом используются специальные сольвенты для проверочного и промывочного контура, рекомендованные для применения в ультразвуковых стендах.

Тестирование инжекторов в проверочном контуре перед уз-очисткой:

  • Определение динамического / статического балансов форсунок на базе моделирования реальных параметров работы двигателя в динамике:
    • Число оборотов: 10 - 9990 об/мин.
    • Рабочее давление топлива 0 - 6,5 Bar.
    • Время впрыска 0,5 - 25 мс.
  • Проверка топливных магистралей на герметичность с помощью механического манометра из комплекта поставки.
  • Тест угла факела распыления сопла форсунки.
  • Результаты испытаний видно в тестовых стаканах, подсвечиваемых люминесцентной лампой.
  • После завершения проверок, с помощью специальной кнопки DRAIN вся тестовая жидкость сливается в исходную емкость.
  • Колбы защищены от разбивания путем установки в глубине корпуса стенда.

Чистка инжекторов в ультразвуковой ванне:

Ультразвуковые колебания способствуют проникновению моющего раствора через выпускные сопла внутрь форсунки, а кавитационный механизм многократно усиливает моющие средства раствора. В результате очистки восстанавливаются изначальные характеристики форсунок: производительность и форма факела распыла. Управление клапаном форсунки через автоматику стенда позволяет моющему раствору проникать внутрь форсунки и повышать эффективность процедуры очистки.

Технические характеристики

Число проверяемых форсунок, шт. до 6
Питание: ~ 220-230 В / 50-60 Гц
Потребляемая мощность: 300 Вт
Мощность ультразвукового излучателя: 100 Вт
Давление тестирующей жидкости: 0 - 0.65 МПа
Точность установки давления: 0.004 МПа
Диапазон числа оборотов: 10-9990 об/мин
Точность установки числа оборотов: 10 об/мин
Диапазон числа импульсов форсунок: 1-9999 1/сек
Длительность импульса включения форсунок: 0,5 - 25 мс с шагом 0,1 мс
Габаритные размеры стенда, не более: 396 х 380 х 446 мм
Вес, не более: 12 кг
Габариты упаковки / вес с упаковкой:  458 х 433 х 537 мм / 18,5 кг

Комплектация

  1. Основной блок установки.
  2. УЗ ванна.
  3. Ложемент в уз-ванну для установки форсунок.
  4. Топливная рампа с манометром.
  5. Винты для крепления рампы (2 набора по 2 шт.).
  6. Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.).
  7. Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.).
  8. Адаптер для форсунок с верхней подачей топлива, d=10,5 мм (6 шт.).
  9. Адаптер для обратной промывки форсунок с верхней подачей, d=16,2 мм (6 шт.).
  10. Заглушки (6 шт.).
  11. Переходник для разъема форсунки (2 набора по 6 шт.).
  12. Уплотнительное кольцо O-ring (Φ23.6*1.8), (6 шт.).
  13. Уплотнительное кольцо O-ring (Φ15*2.65), (6 шт.).
  14. Уплотнительное кольцо O-ring (Φ7.1*2.65), (35 шт.).
  15. Уплотнительное кольцо O-ring (Φ32.5*2.65), (6 шт.).
  16. Уплотнительное кольцо O-ring (Φ23.6*2.65), (6 шт.).
  17. Уплотнительное кольцо O-ring (Φ20*2.65), (6 шт.).
  18. Кабель питания 220 В.
  19. Инструкция пользователя.
  20. Спецификации комплекта поставки.
  21. Картонная упаковка.

*Производитель оставляет за собой право изменять комплектацию стенда без предварительного оповещения дистрибьюторов.
